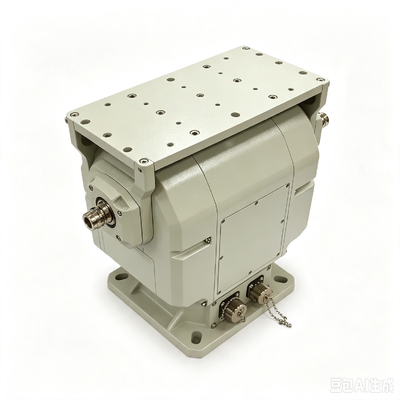

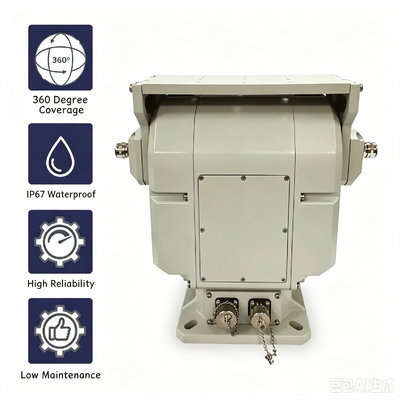

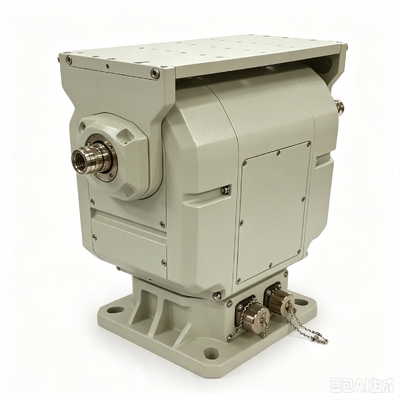

Поворотный механизм для тяжелых условий эксплуатации с полезной нагрузкой 30 кг, непрерывным вращением на 360° и защитой IP66

Модель

HP–S030W-PT

Угол вращения

Поворот: 0° до 360° ; Наклон: -60° до +20°

Скорость вращения

Поворот: 0,01 до 10°/с ; Наклон: 0,01 до 5°/с

Предустановленные позиции

200

Точность позиционирования

±0,1°

Самотестирование при включении

Поддержка

Обратная связь по углу

Запрос / в реальном времени

Автоматический круиз

2 шаблона, по 40 точек каждый

Автоматический возврат в исходное положение

Настраиваемый (1–60 мин)

Автоматическое сканирование

1 шаблон

Солеустойчивость

Без существенных изменений поверхности после 48 часов непрерывного распыления (PH 6,5-7,2).

Протокол связи

PELCO_D

Скорость передачи данных

9600 бит/с (2400/4800/115200 бит/с)

Интерфейс связи

RS422

Напряжение питания

DC 24V

Потребляемая мощность

≤ 150 Вт (рабочая)

Температура

-40°C～+65°C (рабочая), -25°C～+65°C (хранение)

Максимальная нагрузка

30 кг

Размеры (ДШВ)

272 x 270 x 300 мм

Вес

14 кг

Тип монтажа

Верхний монтаж

Самоблокировка

Поддержка

Степень защиты (IP)

IP66

Условия установки

Стационарная установка

Тип системы

Система с разомкнутым контуром (без энкодера)

Проход кабелей сверху

1x сквозной сигнальный кабель Gigabit Ethernet (8-жильный)
1x выходной кабель питания DC24V (15A)

Проход кабелей снизу

1x сквозной сигнальный кабель Gigabit Ethernet (8-жильный)
1x входной кабель питания DC24V (питание системы)
1x RS422 (связь с устройством)
